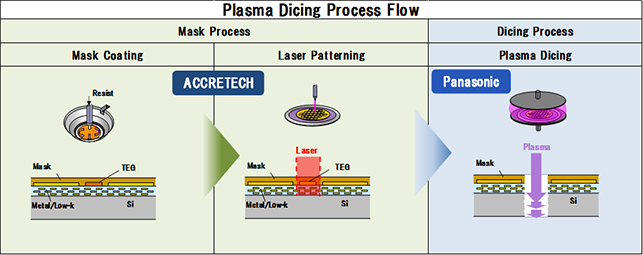

2.3 等离子切割技术

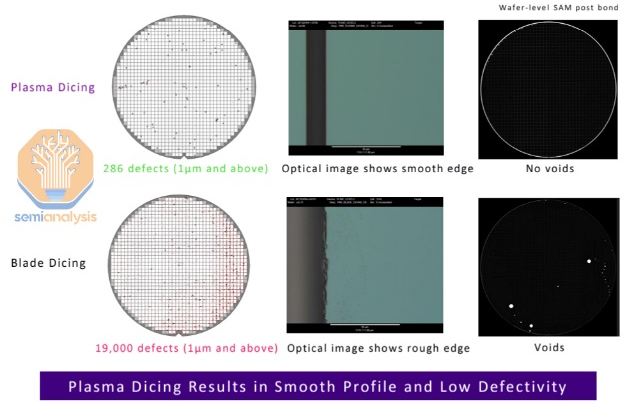

等离子切割技术作为一种新兴的晶圆切割划片方法，近年来备受关注。该技术利用高能等离子束对晶圆进行精确切割，通过精准控制等离子束的能量、速度和切割路径，实现理想的切割效果。
工作原理与优势
等离子切割晶圆的过程依赖于设备产生的高温高能等离子束，这种束流能够在极短时间内将晶圆材料加热至熔化或气化状态，从而实现快速切割。相比传统的机械或激光切割，等离子切割速度更快，且对晶圆的热影响区域较小，有效减少了切割时可能产生的裂纹和损伤。
在实际应用中，等离子切割技术尤其擅长处理复杂形状的晶圆。其高能量的等离子束灵活可调，能轻松应对不规则形状的晶圆，实现高精度的切割。因此，在微电子制造领域，特别是定制化、小批量生产的高端芯片制造中，该技术展现出了广阔的应用前景。
挑战与限制
尽管等离子切割技术有诸多优势，但也面临一些挑战。首先，其工艺过程复杂，需依赖高精度设备和经验丰富的操作人员，确保切割的准确性和稳定性。此外，等离子束的高温高能特性对环境控制和安全防护提出了更高要求，增加了应用的难度和成本。
未来发展方向
随着技术的进步，等离子切割的挑战有望逐步克服。通过研发智能化、稳定性更高的切割设备，可以减少对人工操作的依赖，提高生产效率。同时，优化工艺参数和切割环境，有助于降低安全风险和运行成本。
在半导体行业中，晶圆切割划片技术的创新对推动行业发展至关重要。等离子切割技术凭借其高精度、高效率及对复杂形状晶圆的处理能力，已成为这一领域的重要新星。尽管当前仍有一些挑战，但随着技术的不断创新，这些问题将逐渐得到解决，为半导体制造带来更多的可能性和机遇。
等离子切割技术的应用前景广阔，未来将有望在半导体制造中发挥更为重要的作用。通过持续的技术创新与优化，它不仅能够解决现存问题，还将成为推动半导体行业发展的强大动力。
2.4 切割质量与影响因素
晶圆切割质量对后续芯片的封装、测试及最终产品的性能和可靠性至关重要。切割过程中常见的问题包括裂纹、崩边及切割偏差，这些问题由多个因素共同影响。
类别 |
内容 |
工艺参数的影响 |
工艺参数如切割速度、进给速度和切割深度直接决定切割过程的稳定性和精度。若参数设置不当，可能导致应力集中和热影响区过大，导致裂纹和崩边。合理调整参数，结合晶圆材质、厚度和切割要求，是确保切割效果的关键。 |
设备与材料因素 |
- 刀片质量：刀片的材质、硬度和耐磨性影响切割过程的顺畅性和切割面平整度。若刀片质量不佳，摩擦力和热应力增加，可能导致裂纹或崩边。选择合适的刀片材料至关重要。 |
- 冷却液性能：冷却液有助于降低切割温度、减少摩擦和清理碎屑。性能不佳的冷却液可能导致温度过高、碎屑堆积，从而影响切割质量和效率。选用高效环保的冷却液尤为关键。 |
工艺控制与质量检测 |
- 工艺控制：实时监控和调整关键切割参数，确保切割的稳定性和一致性。 |
- 质量检测：在切割后进行外观检查、尺寸测量和电性能测试，及时发现并处理质量问题，提升切割精准度和一致性。 |
切割质量的提升需要综合考虑工艺参数、设备与材料选择、工艺控制和检测等多方面的因素。通过不断改进切割技术，优化工艺方法，可以进一步提高晶圆切割的精度和稳定性，为半导体制造行业提供更可靠的技术支持。
#03
晶圆切割后的处理与测试
3.1 清洗与干燥

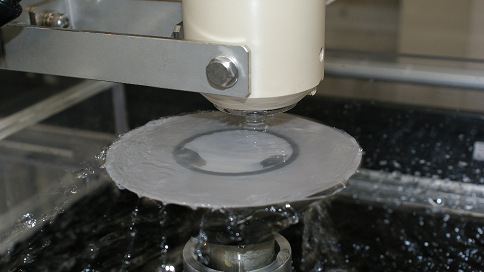

晶圆切割后的清洗与干燥环节对确保芯片质量和后续工艺的顺利进行至关重要。在这一过程中，不仅需彻底清除切割时产生的硅屑、冷却液残留及其他污染物，还要确保芯片在清洗过程中不受损伤，并在干燥后确保芯片表面无水分残留，以防止因水分引起的腐蚀或静电放电等问题。
环节 |
内容 |
清洗过程 |
- 方法：使用专门清洗剂和纯水，结合超声波或机械刷洗等方式进行清洗。 |
- 清洗剂选择：根据晶圆材质和污染物类型选择，以确保有效去污且不损伤芯片。 |
- 参数控制：严格控制清洗温度、时间和清洗液浓度，避免因清洗不当引发质量问题。 |
干燥过程 |
- 传统方法：自然晾干和热风烘干，存在效率低和易引发静电的缺陷。 |
- 现代技术：采用真空干燥和红外线干燥等先进技术，以确保芯片在短时间内完全干燥，并避免产生有害影响。 |
设备选择与维护 |
- 设备选择：高性能清洗机和干燥机能提高处理效率，精细控制减少处理过程中可能出现的问题。 |
- 设备维护：定期检查和维修设备，确保其始终处于最佳工作状态，为芯片质量提供保障。 |
晶圆切割后的清洗与干燥环节是一个复杂而精细的过程，需要综合考虑多种因素以确保最终处理效果。通过科学的方法和严谨的操作，才能确保每一片芯片以最佳状态进入后续的封装和测试环节。
3.2 检测与测试
晶圆切割后的芯片检测与测试环节是确保产品质量和可靠性的关键步骤。该环节不仅能筛选出符合设计规格的芯片，还能及时发现并处理潜在问题。
环节 |
内容 |
检测环节 |

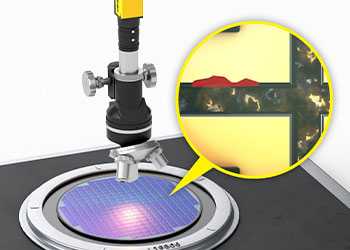

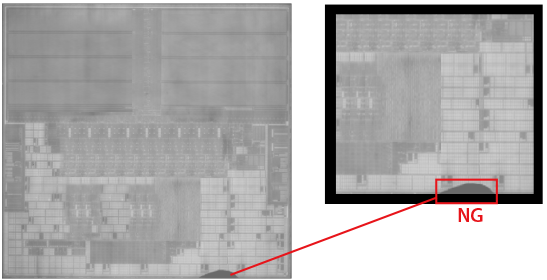

1. 外观检查：通过目视或自动化检测设备检查芯片表面是否存在裂纹、崩边、污染等明显缺陷，迅速筛选出物理损伤的芯片，避免浪费。 |
2. 尺寸测量：使用精密测量设备对芯片尺寸进行准确测量，确保切割后的尺寸符合设计要求，防止尺寸偏差导致性能下降或封装困难。 |
3. 电性能测试：评估芯片的电阻、电容、电感等关键参数，识别电性能不合格的芯片，确保只有性能达标的芯片进入下一阶段。 |
测试环节 |
1. 功能测试：验证芯片的基本功能是否正常，满足使用需求，及时发现并排除功能异常的芯片，保障产品的基本性能。 |
2. 可靠性测试：评估芯片在长时间使用或恶劣环境下的性能稳定性，通常包括高温老化、低温测试、湿度测试等，以模拟实际应用中的极端情况。 |
3. 兼容性测试：验证芯片与其他组件或系统的正常协同工作，避免因不兼容导致的故障或性能下降，确保实际应用中的顺畅运行。 |
晶圆切割后的芯片检测与测试环节涵盖外观检查、尺寸测量、电性能测试、功能测试、可靠性测试和兼容性测试等多个方面。这些步骤相互衔接、互为补充，共同构成了确保产品质量和可靠性的坚实屏障。通过严格的检测和测试流程，可以及时发现并处理潜在问题，确保最终产品能够满足客户的需求和期望。
3.3 包装与存储
晶圆切割后的芯片是半导体制造流程中的关键产出，其包装与存储环节同样不可忽视。妥善的包装和存储措施不仅能确保芯片在运输和存储过程中的安全性和稳定性，还能为后续的生产、测试和封装环节提供有力保障。
方面 |
内容 |
包装措施 |
1. 防静电：包装材料需具备优良的防静电性能，以防止静电引发器件损坏或性能下降。 |
2. 防潮：包装材料应具备良好的防潮性能，以防止潮湿环境导致芯片腐蚀和电气性能下降。 |
3. 防震：包装材料应具备良好的防震性能，以保护芯片在运输过程中免受震动和冲击。 |

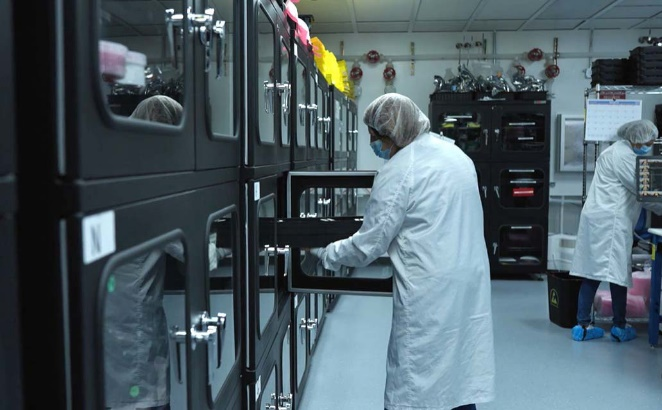

存储环境 |
1. 湿度控制：严格控制湿度在适宜范围内，避免湿度过高引起的吸湿和腐蚀，以及湿度过低引发的静电问题。 |
2. 清洁度：保持存储环境清洁，避免灰尘和杂质对芯片的污染。 |
3. 温度控制：设定合理的温度范围，并保持温度稳定，以防止过高温度加速老化或过低温度引发凝露问题。 |
定期检查 |
定期对存储的芯片进行检查和评估，通过外观检查、尺寸测量和电性能测试等手段及时发现并处理潜在问题，并根据存储时间和状态合理安排芯片的使用计划，以确保芯片在最佳状态下投入使用。 |
晶圆切割后的芯片包装与存储环节至关重要。通过选用合适的包装材料和严格控制存储环境，可以确保芯片在运输和存储过程中的安全性和稳定性。同时，定期的检查和评估工作为芯片的质量和可靠性提供了强有力的保障。
#04
晶圆划片过程中的挑战
4.1 微裂纹和损伤问题

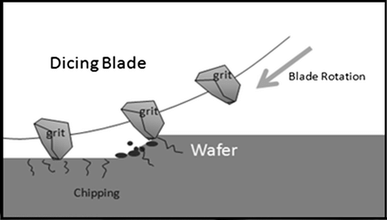

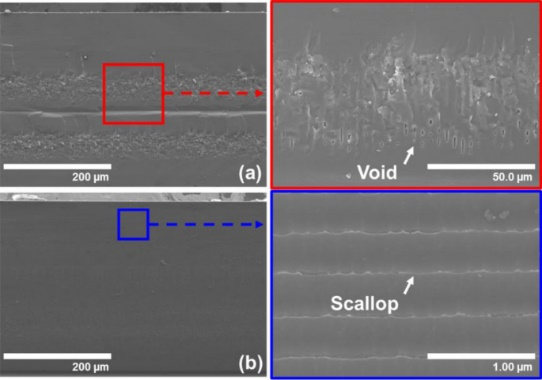

晶圆划片过程中，微裂纹和损伤问题是半导体制造领域亟待解决的难题。切割应力是这一现象的主要诱因，它在晶圆表面引发微小裂痕和损伤，导致制造成本增加和产品质量下降。
作为一种脆弱的材料，晶圆在受到机械、热或化学应力作用时，其内部结构容易发生变化，从而产生微裂纹。尽管这些裂纹在初期可能不明显，但随着制造流程的推进，它们可能扩展并导致更严重的损伤。特别是在后续的封装和测试过程中，由于温度变化和进一步的机械应力，这些微裂纹可能演变为明显裂痕，甚至导致芯片失效。
晶圆表面的损伤同样不容忽视。这些损伤可能源于切割工具的不当使用、切割参数的错误设置或晶圆自身的材料缺陷。无论原因如何，这些损伤都会对芯片的性能和稳定性产生负面影响。例如，损伤可能导致电路中的电阻或电容值变化，从而影响整体性能。
为了解决这些问题，一方面，通过优化切割工具和参数，降低切割过程中的应力产生。例如，使用更锋利的刀片、调整切割速度和深度，可以在一定程度上减少应力的集中与传递。另一方面，研究者们也在探索新型切割技术，如激光切割和等离子切割，以期在保证切割精度的同时，进一步降低对晶圆的损伤。
总体而言，微裂纹和损伤问题是晶圆切割技术中亟待解决的关键挑战。只有通过持续的研究与实践，结合技术创新、质量检测等多种手段，才能有效提升半导体产品的质量和市场竞争力。
4.2 热影响区域及其对性能的影响
在激光切割和等离子切割等热切割过程中，由于高温的作用，晶圆表面不可避免地产生热影响区域。该区域的大小和范围受到多种因素的影响，包括切割速度、功率以及材料的热传导性能等。热影响区域的存在对晶圆材料的性质产生显著影响，从而影响最终芯片的性能。
热影响区域的影响：
- 晶体结构变化：在高温作用下，晶圆材料中的原子可能重新排列，导致晶体结构畸变。这种畸变会降低材料的机械强度和稳定性，增加芯片在使用过程中失效的风险。
- 电学性能变化：高温作用下，半导体材料中的载流子浓度和迁移率可能发生改变，从而影响芯片的导电性能和电流传输效率。这些变化可能导致芯片性能下降，甚至无法满足设计要求。
 控制热影响区域的措施：
- 优化切割工艺参数：通过降低切割速度和减小功率等方法，可以有效减小热影响区域的产生。
- 采用先进冷却技术：液氮冷却、微流体冷却等技术能够有效限制热影响区域的范围，降低对晶圆材料性能的影响。
- 材料选择：研究人员正在探索新型材料，如碳纳米管和石墨烯等，这些材料具有优异的热传导性能和机械强度，能够在减小热影响区域的同时提高芯片性能。
总体而言，热影响区域是热切割技术中不可避免的问题，但通过合理的工艺优化和材料选择，可以有效控制其对晶圆材料性能的影响。未来的研究将更加注重热切割技术的精细化和智能化发展，以实现更高效、更精确的晶圆切割划片。

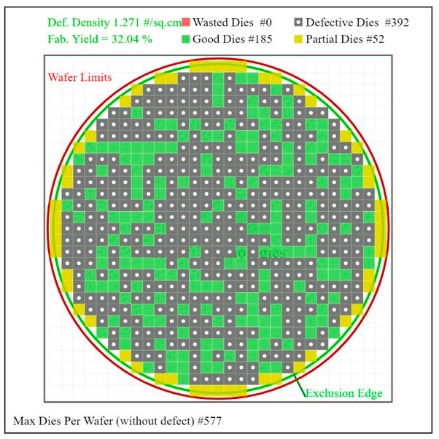

4.3 晶片良率和生产效率的权衡
在晶圆切割划片过程中，晶片的良率与生产效率之间的权衡是一个复杂而关键的问题。这两个因素直接影响半导体制造商的经济效益，并关系到整个半导体产业的发展速度与竞争力。
生产效率的提升是半导体制造商追求的目标之一。随着市场竞争加剧，半导体产品的更新换代速度加快，制造商需要快速、高效地生产大量芯片以满足市场需求。因此，提高生产效率意味着能够更快地完成晶圆加工和芯片分离，从而缩短生产周期、降低成本，提升市场占有率。
良率的挑战：然而，追求高生产效率往往会对晶片的良率产生负面影响。在晶圆切割过程中，切割设备精度、操作人员技能、原材料质量等因素均可能导致晶片缺陷、损伤或尺寸不符，从而降低良率。如果为了提高生产效率而过度牺牲良率，可能导致大量不合格产品的产生，造成资源浪费并损害制造商的声誉和市场地位。
 平衡策略：在晶片良率与生产效率之间找到最佳平衡点，成为晶圆切割技术需要不断探索和优化的问题。这需要制造商综合考虑市场需求、生产成本和产品质量等多种因素，制定合理的生产策略与工艺参数。同时，引进先进切割设备、提高操作人员技能和加强原材料质量控制，确保在提升生产效率的同时保持或提升良率。
未来的挑战与机遇：随着半导体技术的发展，晶圆切割技术也面临新的挑战与机遇。芯片尺寸不断缩小和集成度提高，对切割精度与质量提出更高要求。同时，新兴技术的出现为晶圆切割技术的发展提供了新的思路。因此，制造商需密切关注市场动态与技术发展趋势，持续调整和优化生产策略与工艺参数，以适应市场变化和技术需求。
总之，通过综合考虑市场需求、生产成本和产品质量，并引进先进设备和技术、提升操作人员技能和加强原材料控制，制造商能够在晶圆切割划片过程中实现晶片良率与生产效率的最佳平衡，从而实现高效、优质的半导体产品生产。
4.4 未来展望
随着科技的快速发展，半导体技术正以前所未有的速度推进，晶圆切割技术作为其关键环节，将迎来崭新的发展篇章。展望未来，晶圆切割技术在精度、效率和成本方面有望实现显著提升，为半导体产业的持续发展注入新的活力。
提高精度
在追求更高精度的过程中，晶圆切割技术将不断挑战现有工艺的极限。通过深入研究切割过程中的物理和化学机制，以及精准控制切割参数，未来将实现更为精细的切割效果，以满足日益复杂的电路设计需求。此外，新型材料和切割方法的探索也将显著提高成品率和质量。
提升效率
新型晶圆切割设备将更加注重智能化和自动化设计。引入先进控制系统和算法，使设备能够自动调整切割参数以适应不同材料和设计要求，从而大幅提高生产效率。同时，多片同时切割技术和快速更换刀片技术等创新手段，将成为提升效率的关键。
降低成本
降低成本是晶圆切割技术发展的重要方向。随着新材料和切割方法的研发，设备成本和维护费用有望得到有效控制。此外，通过优化生产流程和降低废品率，可以进一步减少生产过程中的浪费，从而实现整体成本的降低。
智能制造与物联网
智能制造和物联网技术的融合将为晶圆切割技术带来新的变革。通过设备间的互联互通和数据共享，生产过程中的每一个环节都可以得到实时监控和优化。这不仅提高了生产效率和产品质量，还为企业提供更精准的市场预测和决策支持。
未来，晶圆切割技术将在精度、效率和成本等多个方面取得显著进步。这些进步将推动半导体产业的持续发展，并为人类社会带来更多科技创新和便利。
