基本功能
内窥镜
型号 |
IV9420G |
IV9435G |
IV9620G |
IV9635G |
IV9675G |
IV96100G |
插入管 |
插入管直径 |
Φ4.0 毫米 |
Φ6.0 毫米 |
插入管长度 |
2.0 米(6.6 英尺) |
3.5 米(11.5 英尺) |
2.0 米(6.6 英尺) |
3.5 米(11.5 英尺) |
7.5 米(24.6 英尺) |
10.0 米(32.8 英尺) |
外层 |
高耐磨钨钢丝编织层 |
插入管柔性 |
单一硬度 |
Tapered Flex 插入管的硬度向后端方向逐渐增强 |
温度传感器 |
2 级高温报警 |
弯曲角度控制部分 |
弯曲角度
上/下/右/左 |
130° |
150° |
120° |
110° |
弯曲角度操作 |
TrueFeel 电动导向 / 触摸屏精确导向模式 |
参考重量 |
0.99 公斤(2.2 磅) |
1.05 公斤(2.3 磅) |
1.06 公斤(2.3 磅) |
1.17 公斤(2.6 磅) |
1.47 公斤(3.2 磅) |
1.66 公斤(3.7 磅) |
尺寸 (W x D x H) |
97 毫米 × 188 毫米 × 158 毫米(3.8 英寸 × 7.4 英寸 × 6.2 英寸)(不含突出部分) |
光源 |
LED 光源 |
基本装置
型号 |
IPLEX GX |
IPLEX GT |
重量(含电池) |
1.77 公斤(3.9 磅) |
尺寸 (W x D x H) |
241 毫米 × 190 毫米 × 70 毫米(9.5 英寸 × 7.5 英寸 × 2.8 英寸)(不含突出部分) |
携带箱尺寸 |
375 毫米 × 525 毫米 × 243 毫米(14.8 英寸 × 20.7 英寸 × 9.6 英寸)(大多数航空公司接受的手提箱尺寸) |

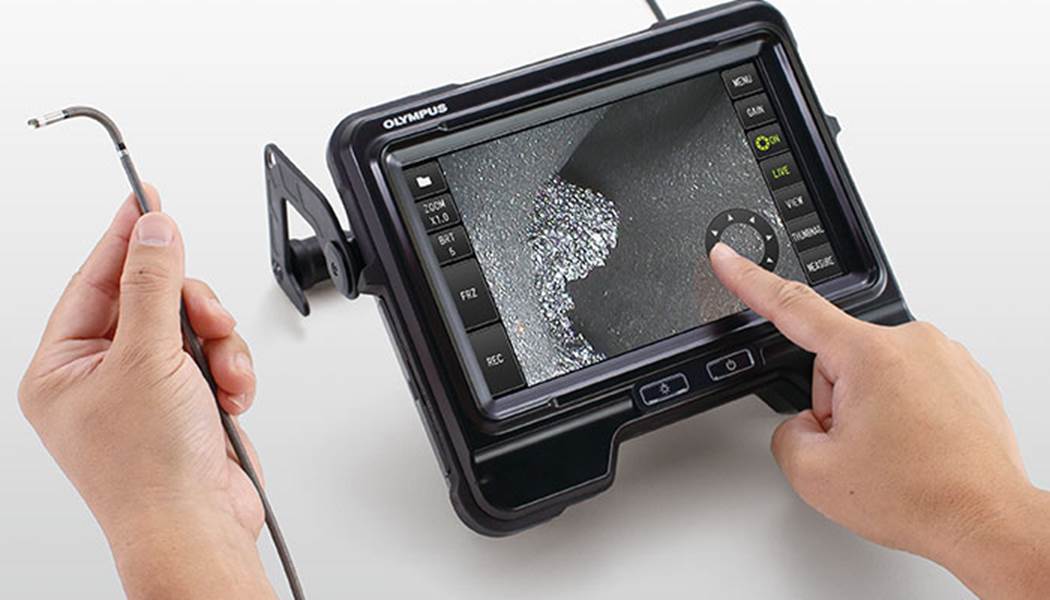

显示 |
8 英寸日间可视LCD电容触摸屏,5 级可调 LCD 背光 |
电源 |
交流电源 |
100 V 至 240 V,50/60 Hz(使用提供的交流适配器) |
电池 |
额定约 10.8 V(包含电池)
电池运行时间:约 150 分钟 |
视频输出标准 |
HDMI |
A 类 HDMI 1.4 |
耳机(microphone in/ audio out 插孔) |
Φ3.5 毫米迷你插头 CTIA |
图像实时传输 |
将建议的 USB 无线 LAN 适配器连接到 Type A USB 接头 |
内窥镜可互换性 |
可用于所有内窥镜型号组合 |
可用于相同内窥镜型号 |
软件功能
图像特性 |
5X 数字缩放,16 级亮度控制 |
增益控制 |
4 级可调增益控制
(手动、自动、Wider1、Wider2) |
自动 |
动态降噪 |
可用 |
- |
锐度控制 |
4 级可调锐度控制 |
- |
饱和度控制 |
3 级可调色彩饱和度控制
(单色调、自然色调、鲜艳色调) |
- |
显示文本选项 |
30 字符标题显示 |
注释文本选项 |
30 字符标题显示,标记,自由画图 |
- |
图像显示功能 |
可以上下,左右,或者旋转 180 度转换实时图像 |
录制管理功能
录制介质 |
正常 |
SDHC(使用提供的 SDHC) |
连续视频 |
microSDHC(使用建议部件;将持续录影功能设置为开启) |
- |
内存 |
可用(但仅录制静态图像) |
- |
叠加 |
缩放、亮度、日期/时间、标题、光学适配器、奥林巴斯(OLYMPUS) 徽标和系统设置 |
缩略图图像显示 |
录制的图像可以显示为缩略图 |
静态图像录制 |
分辨率 |
H768 x V576(像素) |
录制格式 |
压缩 JPEG 格式 |

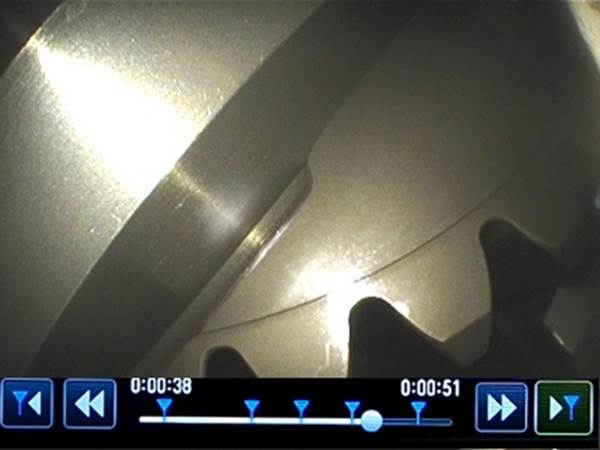

视频录制 |
分辨率 |
H768 x V576(像素) |
录制格式 |
MPEG 4 AVC/H.264
符合基准配置文件;兼容 Windows Media Player 12 |
帧速 |
60 fps / 30 fps |
测量功能
立体测量功能
距离 |
两点之间距离 *1 |
- |
点到线 |
点和用户定义直线之间的垂直距离 *1 |
- |
深度 |
点和用户定义平面之间的垂直深度/高度 *1 |
- |
面积/线 |
多点周长和面积测量 *1 |
- |
工作环境
工作温度 |
插入管 |
空气中;-25 ℃ 至 100 ℃(-13 °F 至 212 °F);水中:10 ℃ 至 30 ℃(50 °F 至 86 °F) |
其他部件 |
空气中;-10 ℃ 至 40 ℃(14 °F 至 104 °F)(带电池) |
空气中;0 ℃ 至 40 ℃(32 °F 至 104 °F)(带交流电源适配器和电池充电) |
相对湿度 |
所有部件 |
15% 至 90% |
抗液性 |
所有部件 |
沾到机油、轻油或 5% 盐水溶液也可正常工作 |
防尘和
防水 |
插入管 |
连接观察适配器的情况下,可在水下工作
连接立体测量适配器的情况下,无法在水下工作
IV94 系列 - 可在最大深度 3.5 米(11.5 英尺)工作
IV96 系列 - 可在最大深度 10 米(32.9 英尺)工作 |
其他部件 |
IP65;无法在水下工作(必须盖上电池盖和其他部分) |
MIL-STD 认证
工作环境性能通过以下 MIL-STD-810G 和 MIL-STD-461G 测试标准。
不保证任何条件下不会损坏。 请咨询 Olympus 销售代表了解详细信息。
类型 |
方法 |
振动 |
MIL-STD-810G,方法 514.7,程序 I(通用振动测试) |
冲击 |
MIL-STD-810G,方法 516,程序 IV(运输跌落测试) |
防水性 |
MIL-STD-810G,方法 506.6,程序 I(淋雨和吹雨测试) |
湿度 |
MIL-STD-810G,方法 507.6,程序 II(加重循环) |
盐雾 |
MIL-STD-810G,方法 509.6 |
沙尘 |
MIL-STD-810G,方法 510.6,程序 I(吹尘测试) |
结冰/冻雨 |
MIL-STD-810G,方法 521.4 |
易爆环境 |
MIL-STD-810G,方法 511.6,程序 I(爆炸性环境工作测试) |
电磁干扰 (EMI) |
MIL-STD-461G,RS103 甲板上方 |
光学适配器规格
4.0 mm 观察适配器
|
AT80D/FF-IV94G |
AT120D/NF-IV94G |
AT120D/FF-IV94G |
AT100S/NF-IV94G |
AT100S/FF-IV94G |
光学系统 |
视野 |
80° |
120° |
120° |
100° |
100° |
观察方向 |
直视 |
侧视 |
景深 *2 |
35 至 ∞ 毫米 |
2 至 200 毫米 |
17 至 ∞ 毫米 |
2 至 15 毫米 |
8 至 ∞ 毫米 |
硬末端 |
外径 *3 |
Φ4.0 毫米 |
硬末端 *4 |
19.0 毫米 |
21.7 毫米 |
排油清理 |
可用 |
ー |
6.0 毫米观察适配器
|
AT40D-IV96G |
AT80D/NF-IV96G |
AT80D/FF-IV96G |
AT120D/NF-IV96G |
AT120D/FF-IV96G |
光学系统 |
视野 |
40° |
80° |
80° |
120° |
120° |
观察方向 |
直视 |
景深 *2 |
200 至 ∞ 毫米 |
9 至 ∞ 毫米 |
35 至 ∞ 毫米 |
2 至 200 毫米 |
19 至 ∞ 毫米 |
硬末端 |
外径 *3 |
Φ6.0 毫米 |
硬末端 *4 |
18.4 毫米 |
18.9 毫米 |
18.8 毫米 |
18.9 毫米 |
18.8 毫米 |
Oil clearing |
可用 |
|
AT80S-IV96G |
AT120S/NF-IV96G |
AT120S/FF-IV96G |
AT220D-IV76 |
AT100D/100S-IV76 |
光学系统 |
视野 |
80° |
120° |
120° |
220° |
100°/100° |
观察方向 |
侧视 |
直视 |
直视/侧视 |
景深 *2 |
15 至 ∞ 毫米 |
1 至 25 毫米 |
3 至 ∞ 毫米 |
1.6 至 ∞ 毫米 |
2.0 至 ∞ 毫米 |
硬末端 |
外径 *3 |
Φ6.0 毫米 |
Φ8.4 毫米 |
Φ6.0 毫米 |
硬末端 *4 |
24.2 毫米 |
21.1 毫米 |
29.5 毫米 |
排油清理 |
ー |
立体适配器(4.0 毫米和 6.0 毫米)
|
AT50D/50D-IV94 |
AT50S/50S-IV94 |
AT60D/60D-IV96 |
AT60S/60S-IV96 |
光学系统 |
视野 |
50°/50° |
60°/60° |
观察方向 |
直视 |
侧视 |
直视 |
侧视 |
景深 *2 |
5 至 ∞ 毫米 |
4 至 ∞ 毫米 |
5 至 ∞ 毫米 |
4 至 ∞ 毫米 |
硬末端 |
外径 *3 |
Φ4.0 毫米 |
Φ6.0 毫米 |
硬末端 *4 |
24.3 毫米 |
28.4 毫米 |
24.9 毫米 |
31.3 毫米 |
*1. 升级可获得可选功能。
*2. 表示具有理想焦距的观察距离。
*3. 安装在内窥镜上后,适配器可以插入 ø4.0 毫米、ø6.0 毫米和 ø8.4 毫米的孔内。
*4. 表示内窥镜远端刚性部分(如果安装)的长度。
