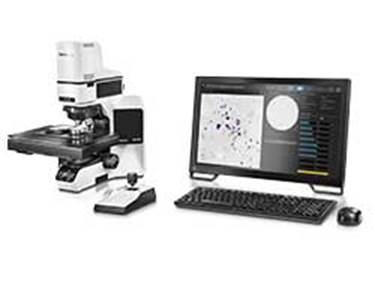

显微镜 |
OLYMPUS CIX100 |
电动对焦 |
- 3轴操纵杆控制的同轴自动细调焦
- 对焦行程 25毫米
- 微调行程 100微米/周
- 载物台托架*大高度:40毫米
- 对焦速度 200微米/秒
- 可启用软件自动对焦
- 可定制多点聚焦图
|
照明器 |
- 内置LED照明
- 可同时实现反光和非反光颗粒物探测的照明机制
- 光强度由工厂预设
|
成像设备 |
|
样品高度 |
- ・样品受限于安装在所附滤膜托架上的过滤膜(直径47毫米)
|
物镜转换器 |
电动型 |
电动物镜转换器 |
- 6孔电动物镜转换器，已经安装3个UIS2物镜
- PLAPON 1.25X，用于预览
- MPLFLN 5X，用于观察大于10微米的颗粒物
- MPLFLN 10X，用于观察大于2.5微米的颗粒物
选配：选配MPLFLN 20X，用于高度测量。 |
软件控制 |
|
载物台 |
电动载物台X,Y |
电动载物台X,Y |
- 步进电机控制运动
- *大范围:130 x 79毫米
- *大速度 240毫米/秒(4毫米滚珠螺距)
- 可重复性 < 1微米
- 分辨率 0.01微米
- 使用3轴操纵杆控制
|
软件控制 |
- 扫描速度与所使用的倍率有关，10X时保证扫描速度少于10分钟
- 载物台对齐由工厂在装配时完成
|
样品托架 |
样品托架 |
- 样品托架专为在安装过程中避免发生意外碰撞转动而特别设计
- 过滤膜通过样品托架进行机械式展平
- 固定上盖时无需使用工具
- 样品托架始终使用载物台上的插槽1
|
颗粒物标准片(PSD) |
- 用于验证系统测量的参考样品
- 在检验系统控制CIX相应功能的内置功能中使用的样品
- 颗粒物标准片(PSD)始终使用载物台上的插槽2
|
载物台插件 |
2个载物台插槽 |
- 载物台插槽专门用于样品托架和颗粒物标准片(PSD)的正确定位
|
控制器 |
工作站 |
高性能预安装式工作站 |
- HP Z440, Windows 10-64位专业版(英文版)
- 16 GB RAM, 256 GB SSD和4 TB数据存储空间
- 2GB视频适配器
- 安装Microsoft Office 2016 (英文版)
- 具备联网功能，英文全键盘，1000 dpi光学鼠标
|
扩展插件 |
|
语言选择 |
- 操作系统和Microsoft Office默认语言可由用户更改
|
触摸屏 |
23寸触摸屏 |
|
功耗 |
额定值 |
- AC适配器(2), 控制器和显微镜镜架(需要4个插头)
|
功耗 |
- 控制器：700瓦; 显示器:56瓦; 显微镜:5.8 瓦; 控制盒 7.4瓦
- 合计:769.2瓦
|
图纸 |
尺寸 (长 x 宽 x 高) |
约1300毫米 x 800毫米 x 510毫米 |
重量 |
44公斤 |

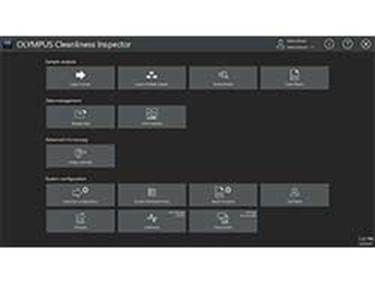

软件 |
CIX-ASW-V1.1 |

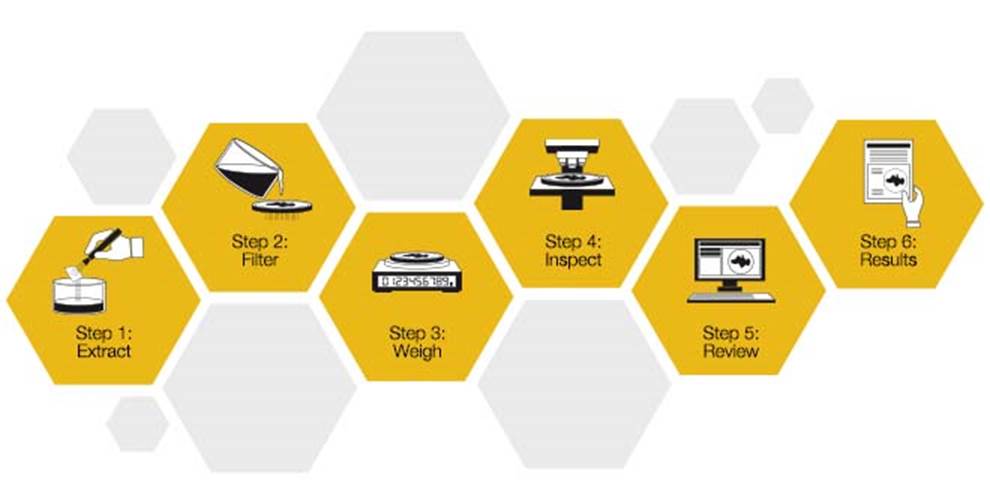

技术清洁度检测的专用工作流软件 |
语言 |
GUI :英语、法语、德语、西班牙语、日语、中文简体、以及韩语 |
在线帮助：英语、法语、德语、西班牙语、日语、中文简体、以及韩语 |
许可证管理 |
软件许可证通过许可证卡激活（安装时已经激活） |
用户管理 |
系统可连接到网络进行域管理 |

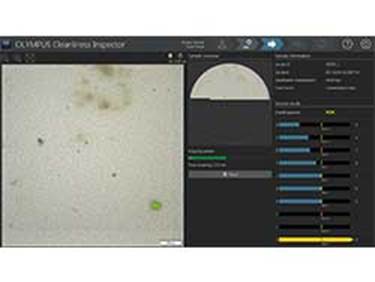

实时图像 |
以彩色模式显示 |
窗口适应方法 |
实时探测
- 为提高速度，颗粒物在被捕捉到时即进行检测。
- 如果测量结果不佳，用户可停止该进程。 |
硬件控制 |
XY电动载物台
- 操纵杆操作及软件控制
- 所选颗粒物的自动或手动再定位 |
电动物镜转换器：仅可使用软件选择 |
电动对焦
- 操纵杆控制。
- 软件自动对焦可用。
- 使用多点对焦图进行预测性自动对焦。 |
光线控制:光强度由软件进行自动控制 |
检查系统 |
系统验证
- 系统通过测量PSD参数进行验证。
- 生成OK或NOK的质量判定值 |
技术清洁度标准 |
可支持的标准：ISO 11218:1993; ISO 14952; ISO 16232-10; ISO 21018; ISO4406:1999; ISO4407:1991; ISO12345:2013; NAS 1638-01; NF E48-651:1986; NF E48-655:1989; SAE AS4059E |
全 面符合VDA19:2016推荐要求 |
颗粒物识别：颗粒物可通过颗粒物类型进行分类（纤维、反光、反光纤维、或其他） |
定制标准：用户定义的标准可轻松确定 |
检测配置：系统允许加载、定义、复制、重命名、删除和保存检验标准 |

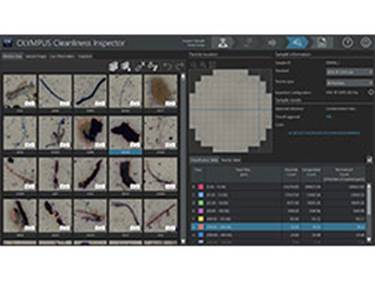

颗粒物平铺视图 |
以平铺视图显示检测到的颗粒物，提升导航效果 |
存储完整薄膜 |
完整滤膜图片可被存储，并可使用不同条件进行重新处理 |
颗粒物编辑 |
在修改过程中可对颗粒物进行编辑功能包括：
- 删除、合并、添加颗粒物。
- 修改颗粒物类型。 |

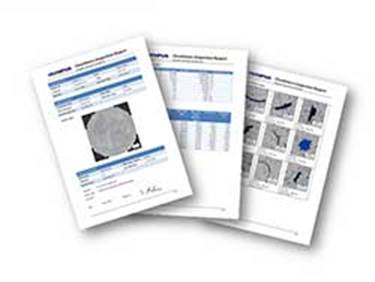

动态报告 |
使用Microsoft Word 2016模板可生成全 面可定制的专业分析报告 |
