光学系统 |
|

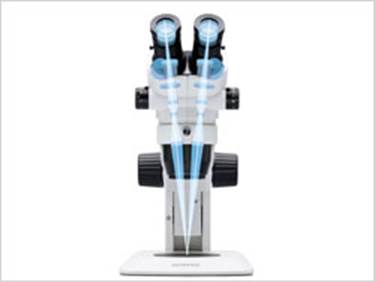

格利诺光学系统 |
总放大［率］ |
|
2.0x～270x[SZ61]※1
2.4x～240x[SZ51]※1 |
变倍体 |
变焦比 |
6.7（0.67x～4.5x）[SZ61]
5（0.8x～4x）[SZ51] |
|
AS |
- |
观察筒 |
|
双目（观察筒倾斜角45°/60°）/三目观察筒（0.5x内置拍摄用透镜）[SZ61]
双目观察筒（镜筒倾斜角45°/60°）[SZ51] |
对焦单元 |
|
支架台 |
物镜 |
倍率 |
倍率 |
N.A. |
W.D. (mm) |
观察倍率※2 |
观察范围（mm）※2 |
|
0.3x |
辅助物镜（可变式） |
0.02～0.024 |
350～250 |
2x～13.5x
[SZ61]
2.4x～12x
[SZ51] |
φ109.5～φ16.3
[SZ61]
φ91.7～φ18.3
[SZ51] |
|
0.4x |
辅助物镜（可变式） |
0.027～0.032 |
250～180 |
2.7x～18x
[SZ61]
3.2x～16x
[SZ51] |
φ82.1～φ12.2
[SZ61]
φ68.8～φ13.8
[SZ51] |
|
0.5x |
辅助物镜 |
0.036 |
200 |
3.4x～22.5x
[SZ61]
4x～20x
[SZ51] |
φ65.7～φ9.8
[SZ61]
φ55～φ11
[SZ51] |
|
0.62x |
辅助物镜 |
0.042 |
160 |
4.2x～27.9x
[SZ61]
5x～24.8x
[SZ51] |
φ53～φ7.9
[SZ61]
φ44.4～φ8.9
[SZ51] |
|
0.75x |
辅助物镜 |
0.053 |
130 |
5x～33.8x
[SZ61]
6x～30x
[SZ51] |
φ43.8～φ6.5
[SZ61]
φ36.7～φ7.3
[SZ51] |
|
1x |
- |
0.071 |
110 |
6.7x～45x
[SZ61]
8x～40x
[SZ51] |
φ32.8～φ4.9
[SZ61]
φ27.5～φ5.5
[SZ51] |
|
1.5x |
辅助物镜 |
0.1 |
61 |
10.1x～67.5x
[SZ61]
12x～60x
[SZ51] |
φ21.9～φ3.3
[SZ61]
φ18.3～φ3.7
[SZ51] |
|
2x |
辅助物镜 |
0.142 |
38 |
13.4x～90x
[SZ61]
16x～80x
[SZ51] |
φ16.4～φ2.4
[SZ61]
φ13.8～φ2.8
[SZ51] |
外形尺寸 |
|
194（W）×253（D）×368（H）mm |
重量 |
|
3.5 kg（标准组合） |
备注 |
|
※1 物镜与目镜组合时的倍率范围
※2 使用目镜10x时 |
