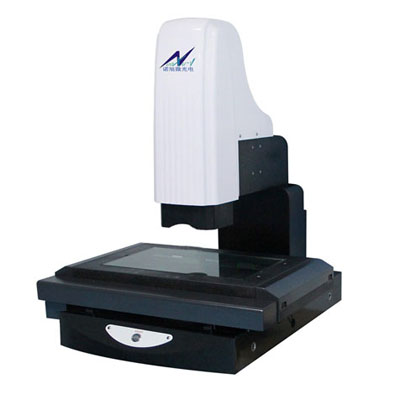

超大行程全自动影像测量仪VMA2015
VMA2015大尺寸全自动影像测量仪具有多种行程，配置全自动高精度自动变倍镜头和可调环光照明和高分辨率高清彩色相机，还可选配接触式测头、共聚焦白光传感器，以满足不同规格的多种测量需求。
VMA2015超大行程自动影像测量仪，配置丰富，满足多样化测量需求，被广泛应用于手机平板电脑、LED、PCB、塑胶、五金冲压件、电子行业等产品的几何尺寸检测。
仪器参数
仪器型号 |
VMA2015C |
测量行程(mm)* |
1500x2000x200 |
外形尺寸(mm) |
3300x2600x1850 |
仪器重量(kg) |
6800 |
承载重量(kg) |
30 |
测量精度 |
X/Y≤(4.0+L/150)µm Z≤(5.0+L/150)µm |
L为被测物长度，单位为mm |
导轨 |
日本THK高精密直线导轨 |
光栅尺** |
0.5µm光栅尺 |
运动控制 |
交流伺服系统，全闭环控制 |
图像传感器 |
高清晰、高分辨率彩色工业摄像机 |
光源*** |
轮廓光 |
LED平行冷光源，256级亮度可调 |
表面光 |
电脑程控8分区LED环形冷光源，256级亮度可调 |
光学镜头**** |
13.3:1自动变倍镜头，倍率可保存，切换后无需校准 |
放大倍率***** |
光学放大倍率0.75-5.0X;影像放大倍率35-220X |
视场范围(mm) |
6.0-0.95 |
适用电源 |
100-240V(AC) 50/60Hz,单相1800W |
工作环境 |
温度22±2℃ 湿度30%-80% 振动<0.002g，低于15Hz |
备注
1、 *测量行程可根据客户需求特殊定制
2、**标配为0.5µm光栅尺，可选配0.1µm光栅尺
3、***可选配同轴光，技术参数同轮廓光
4、****标配手动变倍镜头，可选配自动变倍镜头
5、*****放大倍率为近似值，可根据需求选配0.5X或2.0X附加物镜，实现放大倍率15-100X或60-400X
